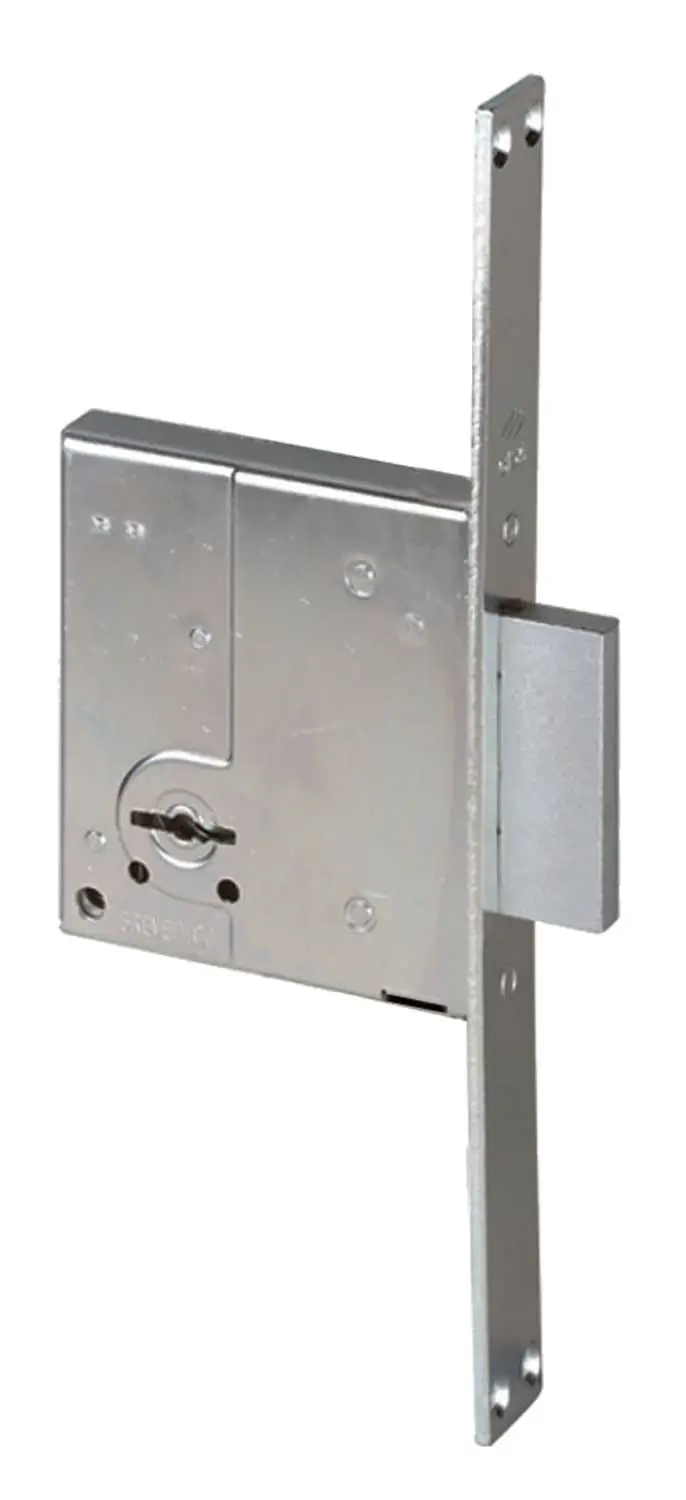

Serratura da Infilare a Doppia Mappa – Modello 57223

Descrizione Tecnica Dettagliata

La serratura 57223 è un modello da infilare progettato per porte interne o porte di servizio predisposte per l’utilizzo di chiavi a doppia mappa. La costruzione in acciaio zincato garantisce resistenza alla corrosione e durata nel tempo.

1. Corpo Serratura (Scatola)

• Corpo scatola completamente realizzato in acciaio con rivestimento in zinco, che protegge i componenti interni da ossidazione e degrado.

• Altezza scatola: 93 mm, valore riportato nelle specifiche tecniche del prodotto.

• Struttura compatta progettata per alloggiarsi all’interno della porta senza alterarne l’estetica esterna.

2. Frontale

• Frontale in acciaio zincato, sagomato per adattarsi al bordo della porta.

• Trattamento superficiale zincato utile a migliorare la resistenza ai piccoli urti e agli agenti atmosferici leggeri.

• Spigoli e forature realizzati secondo lo standard del modello 57223.

3. Catenaccio

• Catenaccio in acciaio massiccio, rivestito in zinco per protezione anticorrosione.

• Movimento lineare comandato dalla chiave doppia mappa.

• Progettato per garantire un innesto solido nel riscontro telaio.

4. Meccanismo a Doppia Mappa

• Sistema tradizionale basato su lamelle e pettini di codifica, gestiti da chiave a doppia mappa.

• Apertura e chiusura con semplice rotazione della chiave.

• Meccanismo affidabile e particolarmente adatto a porte interne o a serrature di ricambio per impianti esistenti.

5. Dotazione

• 2 chiavi a doppia mappa incluse nella confezione.

• Serratura imballata singolarmente e pronta per l’installazione da parte del personale competente.

6. Misure Disponibili

La serratura è disponibile in due varianti, differenziate per entrata (distanza fronte–asse chiave):

• Entrata 50 mm (E. 50 mm)

• Entrata 60 mm (E. 60 mm)

La scelta della misura deve essere effettuata in base alla predisposizione della porta.

7. Dimensioni Tecniche

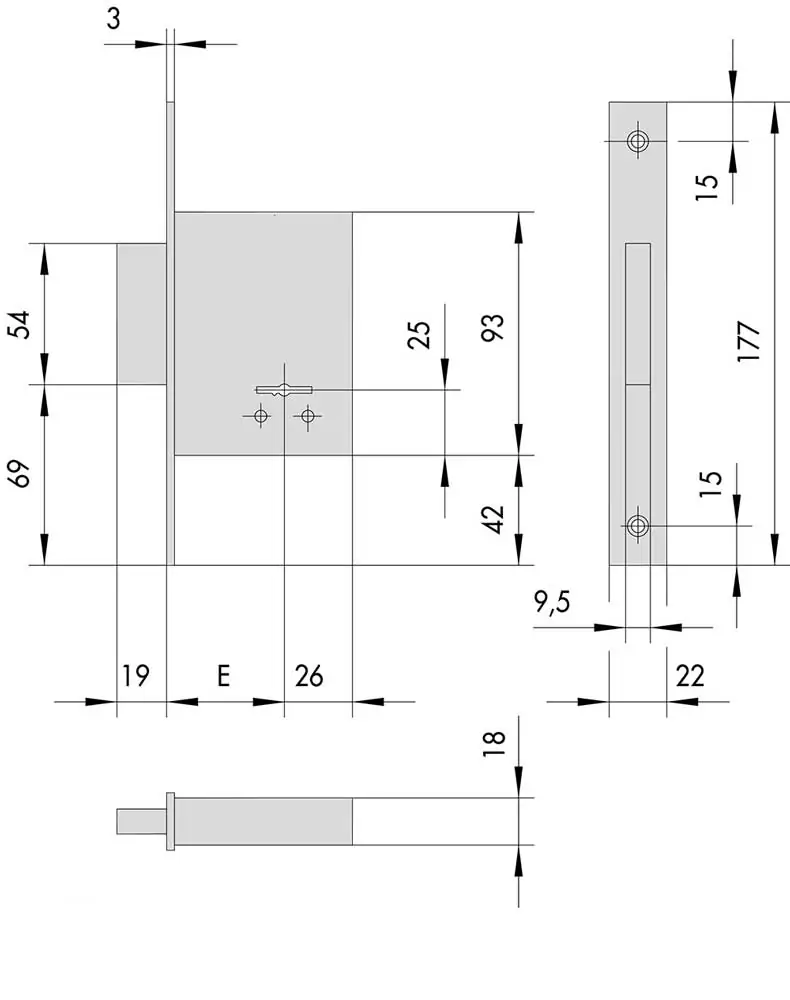

• Le misure dettagliate (interassi, ingombri, posizione fori, spessori e profili) sono riportate nell’immagine tecnica associata al prodotto.
