Descrizione Tecnica: Serratura da Infilare ‘5C631’

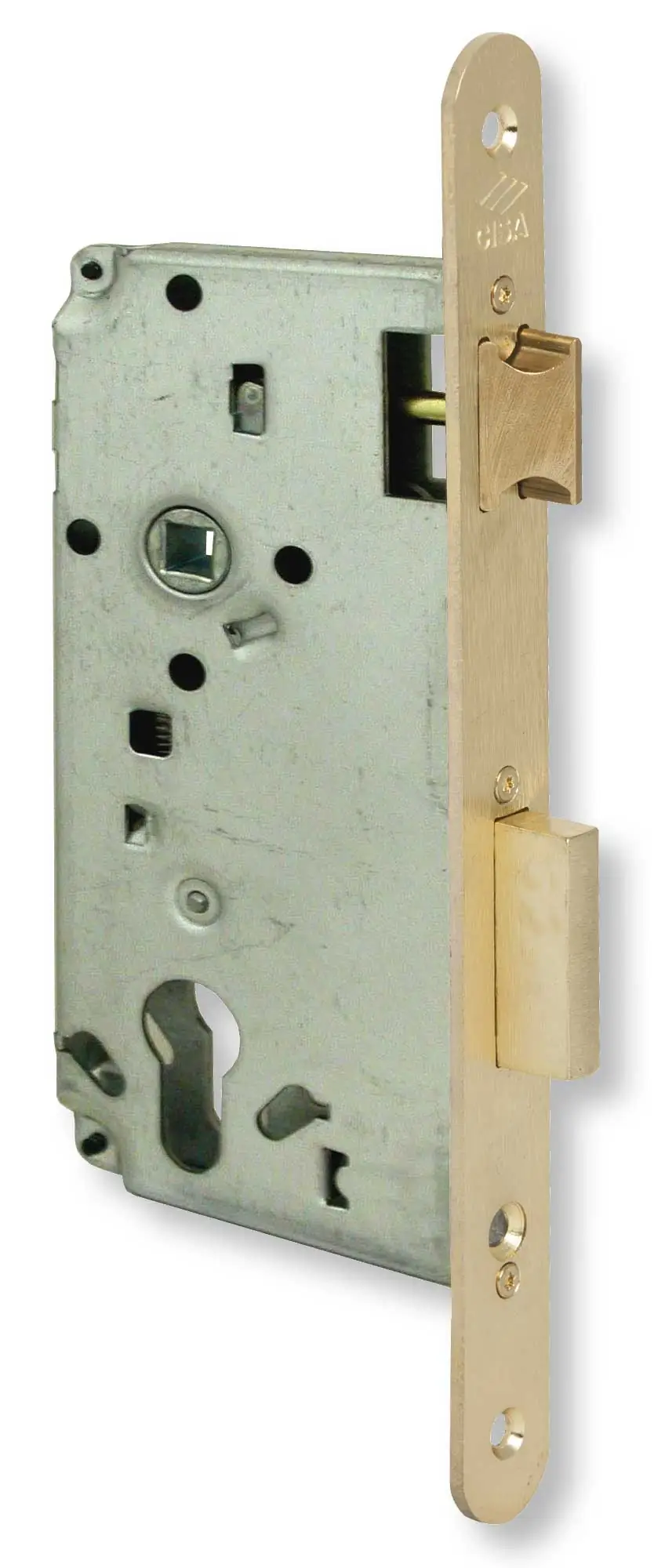

Questa serratura è un dispositivo di chiusura meccanica ad infilare (da incasso), compatibile con porte di vario genere che richiedono un sistema di bloccaggio azionato da un cilindro a profilo europeo.

1. 🏗️ Struttura e Materiali

• Corpo Serratura (Scatola e Coperchio): Realizzati in acciaio con rivestimento in zinco (zincatura). Lo scopo di questo trattamento è la protezione anti-corrosione del meccanismo interno.

• Finitura Estetica (Frontale e Contropiastra):

  • Frontale: Piastra visibile sul bordo dell’anta, smontabile per facilitare l’installazione o la manutenzione, realizzato in acciaio ottonato.

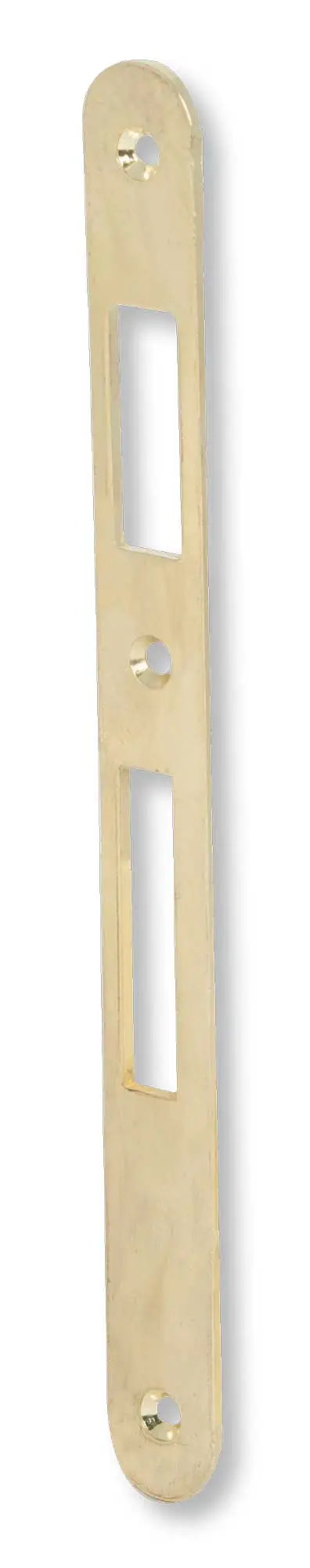

  • Contropiastra (Incontro): Fissata al telaio, anche questa in acciaio ottonato.

• Cilindro: La serratura è progettata per l’uso con un cilindro a profilo europeo (non fornito).

2. ⚙️ Meccanismi di Azionamento

• Scrocco: È il meccanismo che tiene ferma la porta in battuta ed è azionato dalla maniglia. È di tipo:

  • Reversibile: Può essere ruotato per l’installazione su porte con apertura a spingere a destra o a sinistra.

  • Biconico: La forma affusolata su entrambi i lati facilita l’ingresso nella contropiastra e riduce il rumore in chiusura.

• Catenaccio: È l’elemento di sicurezza, azionato dalla rotazione della chiave (cilindro).

  • Realizzato in acciaio.

  • Chiusura a due mandate (due giri di chiave), offrendo un bloccaggio più sicuro.

3. 🛠️ Installazione Accessori

• Predisposizione Fissaggio: Presenta fori passanti per il montaggio di rosette (coperture attorno al cilindro) e placche maniglia.

  • L’uso di viti passanti (che attraversano la porta e si avvitano nella serratura) aumenta la robustezza del fissaggio della maniglia.

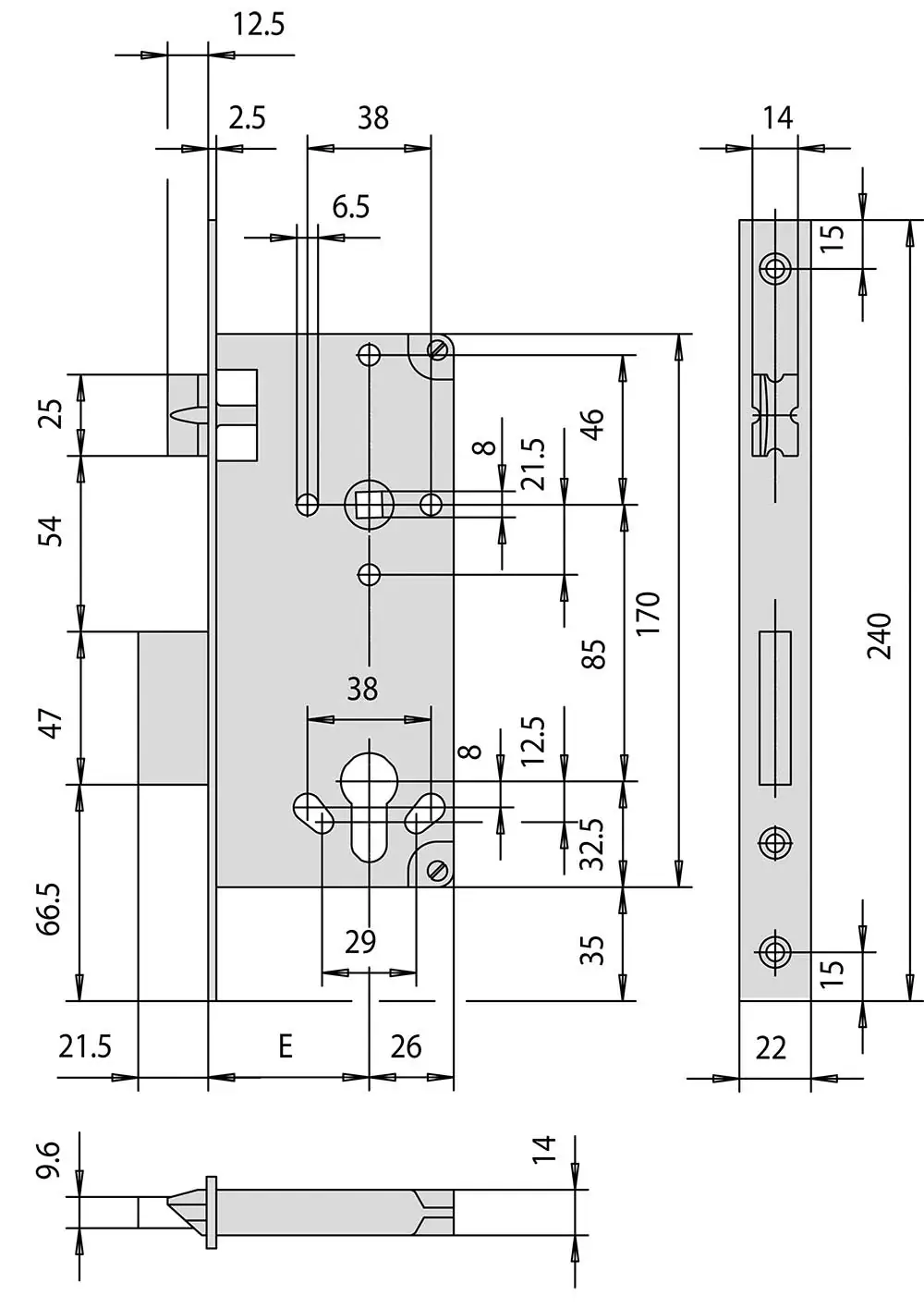

4. 📏 Dimensioni (Entrata – E)

L’Entrata (E) è la distanza fondamentale (in mm) tra il bordo esterno del frontale della serratura e l’asse del foro chiave (centro del cilindro).

• Misure Disponibili:

  • E. 40 mm

  • E. 50 mm

  • E. 60 mm

5. 📦 Dotazione Standard

• Contropiastra (da fissare al telaio).

• Viti di fissaggio (per serratura, contropiastra e cilindro).
