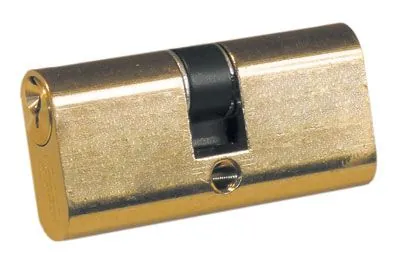

Specifiche Tecniche del Cilindro a Profilo Ovale
Questo cilindro è un componente di chiusura di sicurezza destinato all’azionamento di serrature (spesso da infilare), con caratteristiche precise relative alla forma, al meccanismo e alle dotazioni.
1. 🏗️ Design e Costruzione
-
-
Profilo: Cilindro a profilo ovale. Questa forma è comune in alcune tipologie di serrature, in particolare in quelle da infilare europee, anche se il profilo europeo standard è a forma di pera.
-
Materiale del Corpo: Ottone naturale. L’ottone è scelto per la sua resistenza all’usura, alla corrosione e per le sue buone proprietà meccaniche.
-
Camma: Dotato di una camma a norme DIN. La camma è l’elemento rotante che, azionato dalla chiave, fa scattare il catenaccio e/o lo scrocco della serratura. La conformità alle norme DIN (Deutsches Institut für Normung) ne garantisce l’intercambiabilità e l’adeguatezza dimensionale e funzionale con serrature standardizzate.
-
2. ⚙️ Meccanismo di Sicurezza
-
Perni di Combinazione: Utilizza 5 perni di combinazione (pistoncini). Il numero di perni è un indicatore della complessità della cifratura: 5 perni sono lo standard minimo per i cilindri di base. Quando la chiave corretta è inserita, allinea i 5 perni permettendo la rotazione del barilotto.
3. 📦 Dotazioni
-
Chiavi: In dotazione vengono fornite 3 chiavi di tipo Universal in ottone cromato.
-
Tipo Universal: Indica un profilo chiave standardizzato, solitamente a cifratura semplice.
-
Ottone cromato: Il materiale e la finitura garantiscono una buona resistenza e un aspetto estetico lucido.
-
-
Fissaggio: Incluso è fornita la vite di fissaggio, essenziale per bloccare il cilindro all’interno della scatola della serratura, attraverso il foro passante del frontale.
📏 Misure Disponibili (Dimensioni Asimmetriche)
Le dimensioni si riferiscono alla Lunghezza Totale (L) del cilindro e alla posizione della camma (centro del foro vite) rispetto ai bordi. La camma non è sempre centrata, determinando un cilindro asimmetrico o mezzo cilindro (dipende dal tipo di applicazione specifica).
| Misura | Lunghezza Totale (L) | Distanza Camma dai Bordi (A / B) | Descrizione |
| 1 | 56 mm | 28 mm / 28 mm | Cilindro simmetrico in cui la camma è perfettamente centrata (distanza A = distanza B). |
| 2 | 61 mm | 28 mm / 33 mm | Cilindro asimmetrico, con un’eccentricità di 5 mm. La misura di 33 mm è il lato più lungo. |
Queste misure sono cruciali per garantire che il cilindro sia installato correttamente senza sporgere eccessivamente all’esterno della porta e della placca di sicurezza (se presente).
